ZL - Угловой ортогональный редуктор STM с полым валом
Файлы
Ортогональные редукторы серии ZL предназначены для тех случаев промышленного применения, когда вращательное движение должно передаваться между двумя валами, расположенными под углом 90° по отношению друг к другу.
Серия ZL отличается от серии Z компактными габаритами и упрощённой конструкцией с передаточными числами 1:1 и 2:1. Применяется там, где нужно изменить направление передачи мощности на 90° без значительного снижения частоты вращения: упаковочное оборудование, конвейеры, сельскохозяйственная техника, вентиляционные установки.
Варианты исполнения по расположению валов:
A — выходной вал;
B — выходной вал со стороны конического зубчатого колеса;
C — выходной вал с противоположной стороны от конического зубчатого колеса.
| Типоразмер | Крутящий момент (Nm) | Мощность (Kw) | Передаточное отношение |
|---|---|---|---|
| 331 | 1,1 ... 2,4 | 0,08 ... 3,7 | 1/1 ... 1/2 |
| 332 | 5 ... 8,6 | 0,39 ... 1,3 | 1/1 ... 1/2 |
| 333 | 21 ... 25 | 1,6 ... 3,9 | 1/1 ... 1/2 |
| 334 | 37 ... 187 | 2,9 ... 6,5 | 1/1 ... 1/2 |
| 432 | 8,4 ... 10,2 | 0,79 ... 1,3 | 1/1 ... 1/2 |
| 433 | 21,7 ... 24,7 | 1,9 ... 3,4 | 1/1 ... 1/2 |
| 434 | 21,7 ... 24,7 | 1,9 ... 3,4 | 1/1 ... 1/2 |

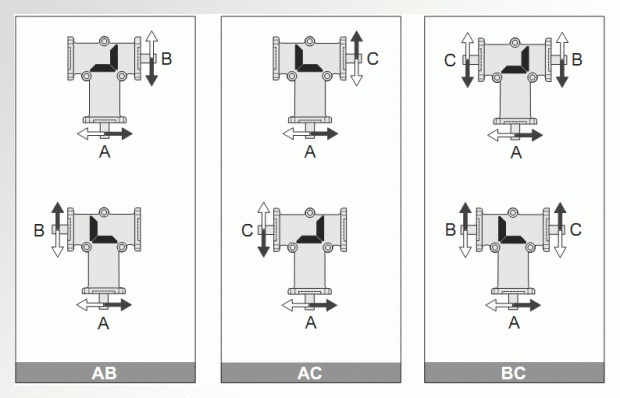

Вариант исполнения угловых редукторов ZL:
A – Выходной вал
B – Выходной вал со стороны конического зубчатого колеса
C – Выходной вал с противоположной стороны от конического зубчатого колеса
Для каждой модели углового редуктора на рисунке показаны направления вращения вала редуктора.
Для каждой модели одна и та же зубчатая передача показана в двух позициях, при этом в одной из позиций она развёрнута на 180° по отношению друг к другу.
Пример условного обозначения при заказе:
ZL 333 AB 1/1
- ZL – тип редуктора;
- 333 – условный габарит редуктора;
- AB – вариант исполнения;
- 1/1 – передаточное число.
Угловые редукторы серии ZL поставляются из наличия и под заказ со склада в Нижнем Новгороде. Для подбора укажите типоразмер, передаточное число и вариант исполнения — звоните или пишите.
