Электродвигатели VELA трёхфазные

Файлы

Каталог (377.5 KB)

Мощность от 0,09 до 15 кВт;
Скорость вращения: 900 об/мин, 1400 об/мин, 2800 об/мин;
Напряжение питания 230/400 В, частота 50 Гц, 3 фазы;
Класс защиты IP55 (пыле-влагозащищённый);
Температура окружающей среды от -20°C до +40°C;
Исполнение B3, B5, B14 и комбинированные B34, B35;
Стандарт IEC, DIN (АИС).

Трёхфазные асинхронные электродвигатели VELA — полностью закрытые, с вентиляторным охлаждением, с короткозамкнутым ротором. Алюминиевый корпус, степень защиты IP55, класс изоляции F. Режим работы S1 (продолжительный). Поставляются как отдельно, так и в сборе с редукторами STM.

Основные габаритные и присоединительные размеры электродвигателей VELA

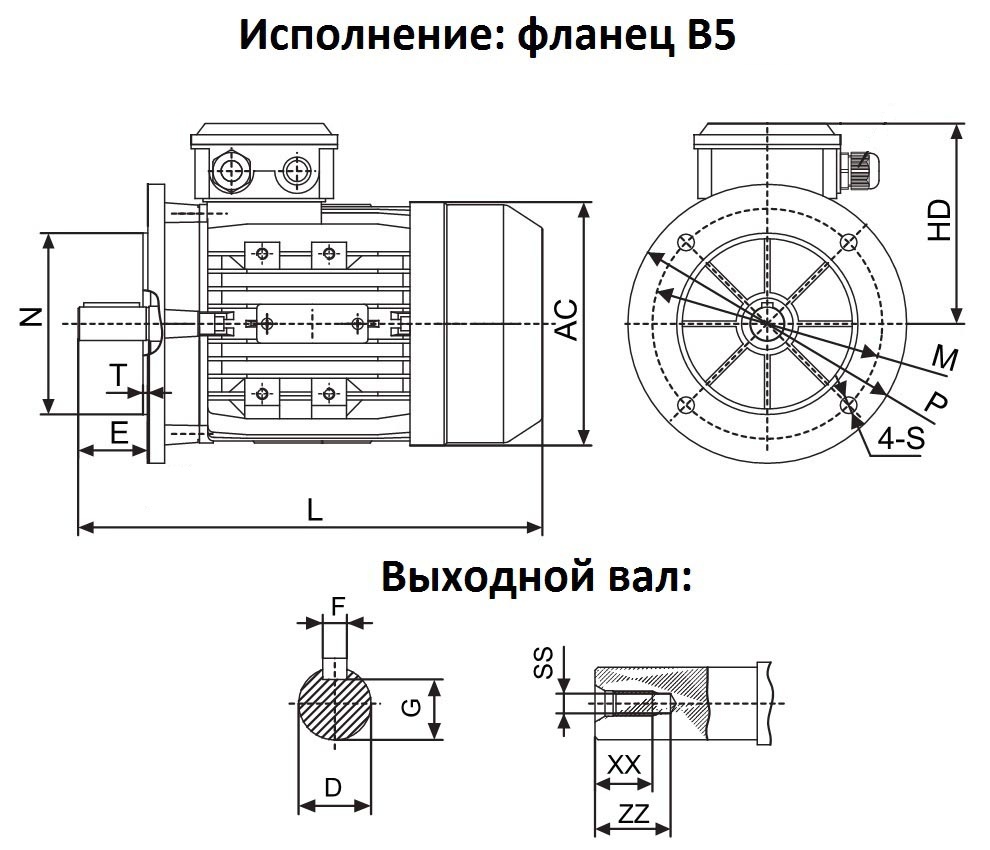

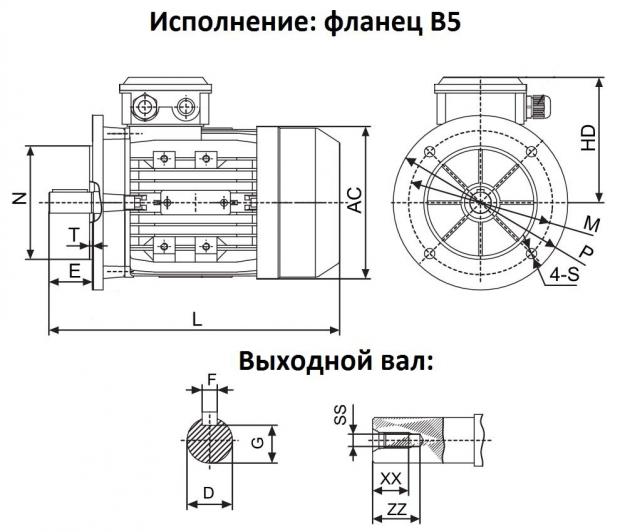

Фланцевое исполнение B5 (большой фланец)

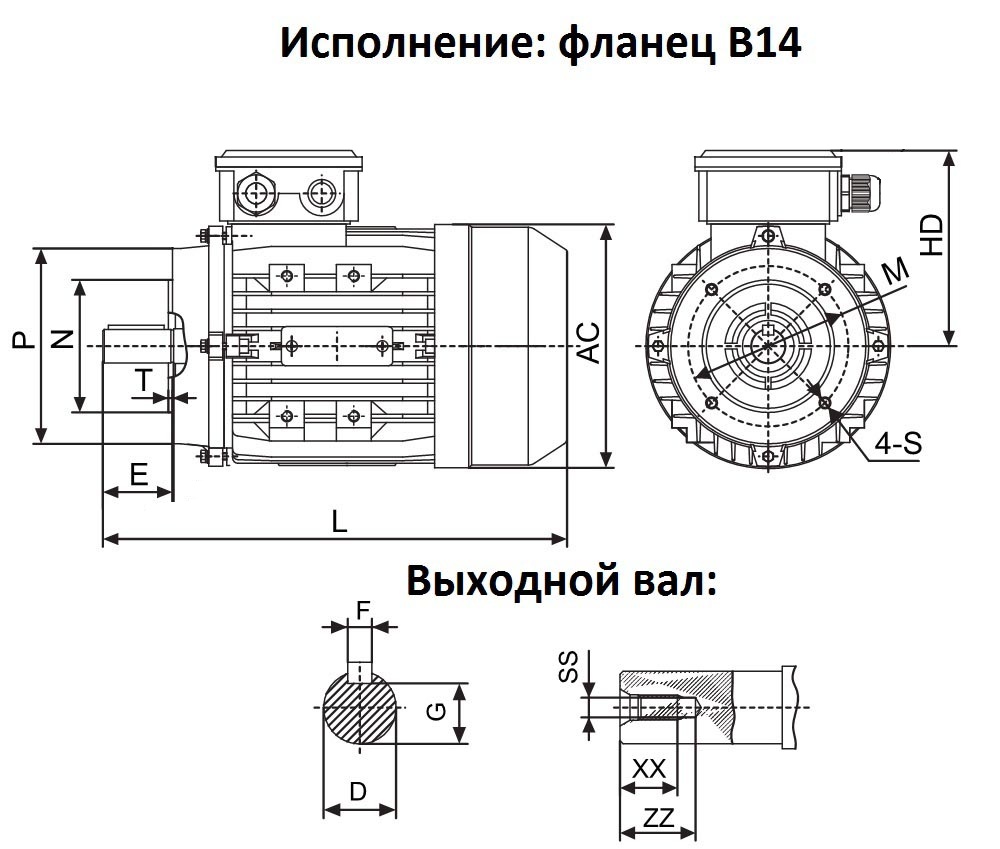

Фланцевое исполнение B14 (малый фланец)

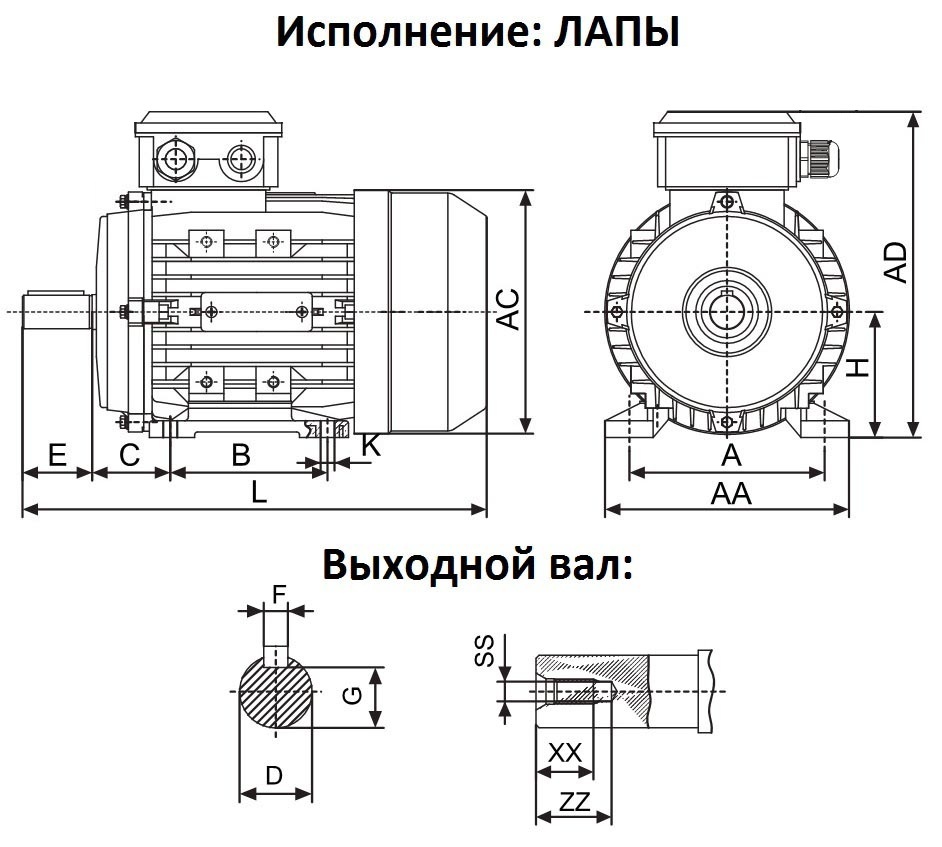

Лапное исполнение B3

Таблица 1 — крепёжные лапы и общие размеры:

Габарит	Крепление лап						Общие размеры
Габарит	H	A	B	C	K	AA	E	AD	HD	AC	L	с тормозом
56	56	90	71	36	5.8x8.8	110	20	156	100	ø117	196	232
63	63	100	80	40	7x10	120	23	171	108	ø130	220	258
71	71	112	90	45	7x10	132	30	186	115	ø147	241	282
80	80	125	100	50	10x13	160	40	213	133	ø163	290	339
90S	90	140	100	56	10x13	175	50	229	139	ø183	312	361
90L	90	140	125	56	10x13	175	50	229	139	ø183	337	386
100	100	160	140	63	12x15	198	60	252	152	ø205	369	425
112	112	190	140	70	12x15	220	60	279	167	ø229	395	463
132S	132	216	140	89	12x15	252	80	318	186	ø265	437	497
132M	132	216	178	89	12x15	252	80	318	186	ø265	475	535

Таблица 2 — выходной вал:

Габарит	Вал выходной
Габарит	D	E	F	G	SS	XX	ZZ
56	ø9	20	3	7,2	M3	9	12
63	ø11	23	4	8,5	M4	10	14
71	ø14	30	5	11	M5	12	17
80	ø19	40	6	15,5	M6	16	21
90S/L	ø24	50	8	20	M8	19	25
100	ø28	60	8	24	M10	22	30
112	ø28	60	8	24	M10	22	30
132S/M	ø38	80	10	33	M12	28	37

Таблица 3 — фланцы B5 и B14:

Габарит	Большой фланец B5					Малый фланец B14
Габарит	M	N	P (диаметр)	T	S	N	M	P (диаметр)	T
56	ø100	ø80	ø120	3,0	ø7	ø50	ø65	ø80	2,5
63	ø115	ø95	ø140	3,0	ø10	ø60	ø75	ø90	2,5
71	ø130	ø110	ø160	3,5	ø10	ø70	ø85	ø105	2,5
80	ø165	ø130	ø200	3,5	ø12	ø80	ø100	ø120	3,0
90S/L	ø165	ø130	ø200	3,5	ø12	ø95	ø115	ø140	3,0
100	ø215	ø180	ø250	4,0	ø15	ø110	ø130	ø160	3,5
112	ø215	ø180	ø250	4,0	ø15	ø110	ø130	ø160	3,5
132S/M	ø265	ø230	ø300	4,0	ø15	ø130	ø165	ø200	4,0

Электродвигатели VELA поставляются из наличия и под заказ со склада в Нижнем Новгороде. Для подбора укажите мощность, число полюсов и тип фланца — звоните или пишите.
